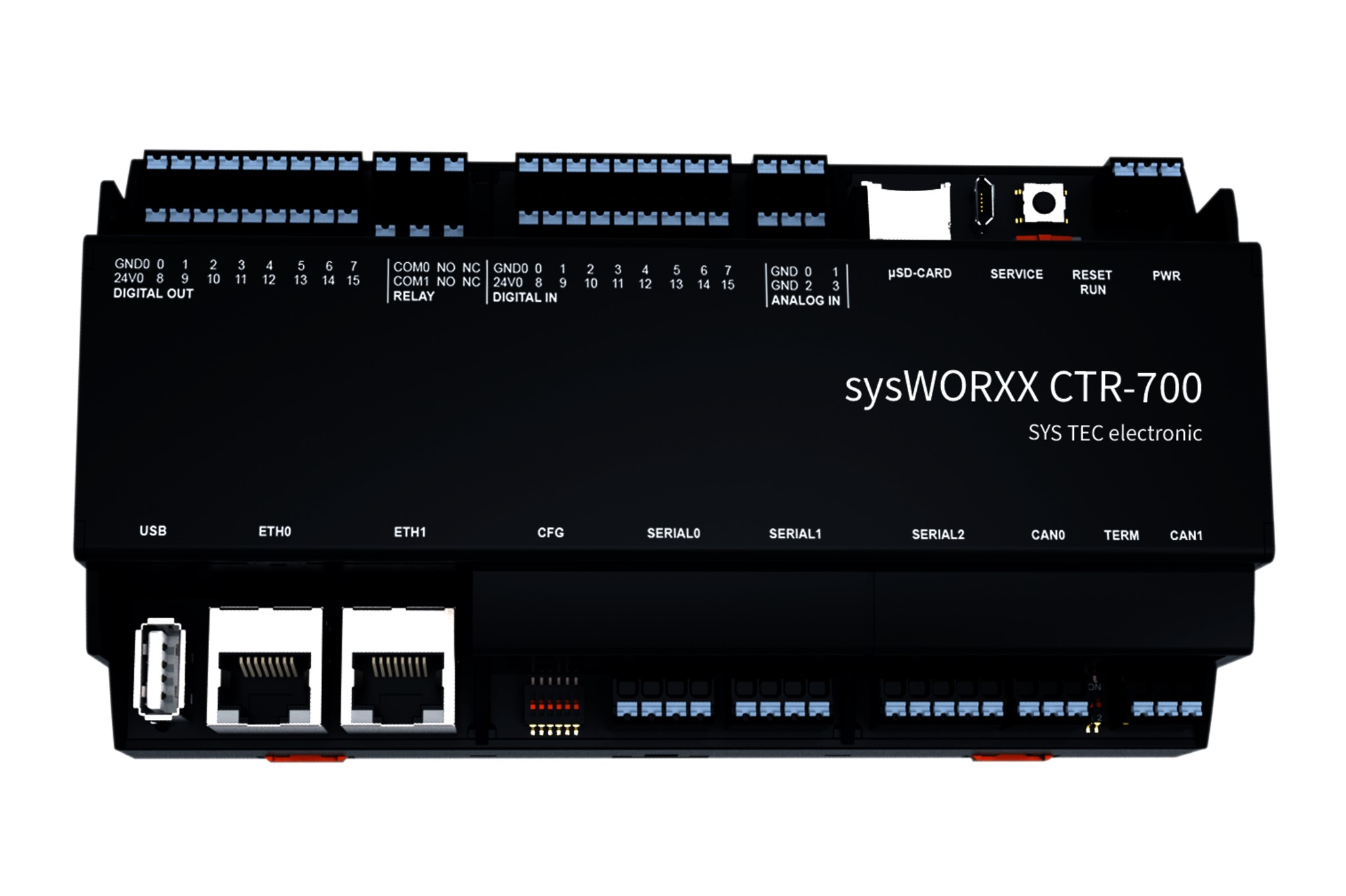

Kompakte Steuerung für alle Anforderungen –
das ist unser sysWORXX CTR-700
Maschinendaten lesbar machen
Mit dem sysWORXX CTR-700 bieten wir Ihnen eine flexible Steuerungslösung an, die sich hervorragend als Ausgangsbasis für Ihre eigenen Entwicklungen eignet.
Als frei programmierbare Linux-Kompakt-Steuerung für Automatisierung und Digitalisierung erlaubt sie Ihnen vielseitige Applikationserstellung in allen gängigen High-Level Programmiersprachen wie C/C++, Rust, C# (Mono), Java und Python.
Das CTR-700 ist mit der Programmierumgebung OpenPCS auch als SPS in IEC 61131-3 programmierbar. Für den einfachen Einstieg, auch für Nicht-Informatiker, ist die Low-Code Umgebung Node-RED sofort nutzbar. Das CTR-Modul ist durch Standardprotokolle wie MQTT und REST bereit für den Einsatz mit allen gängigen Cloud-Anbietern.
Hardwareseitig verfügt das CTR-700 über eine komfortable Ausstattung an Kommunikationsschnittstellen sowie vielseitig einsetzbaren digitalen und analogen Ein- und Ausgängen. Mit unserem sysWORXX CTR-700 können Sie, dank schneller und flexibler Integration, Ihr IoT-Konzept ohne große Vorabinvestitionen testen und ausbauen.
Unser Highlight: Das sysWORXX CTR-700 kann sowohl optisch (White Label) als auch technisch exklusiv an Ihre Anforderungen angepasst werden.
Ihre Vorteile:
- Unterstützung moderner Hochsprachen sowie Ausführung von IEC 61131-3 SPS-Programmen und Linux basierten Applikationen
- Unabhängige Ethernet-Schnittstellen für eine sichere Trennung von Enterprise IT und Shop Floor OT
Abgeschirmter Backplane-Erweiterungsbus
geeignet für DIN-Hutschienenmontage
WLAN-Anbindung mittels externer Antenne
-
Eigenschaften & Details...
Eigenschaften Allgemeines
Größe (Höhe, Breite, Tiefe)
60x162x91mm
Temperaturbereich
0°...55°C
Luftfeuchtigkeit
10...95% nicht kondensierend (VDE 0110)
Schutzart
IP 20
Montageart
Hutschiene
Versorgungsspannung
24VDC
n Core
CPU
Dual 1GHz Cortex™-A7 NXP iMX7
Real-time Co-Prozessor
200 MHz Cortex™-M4
RAM
1024 MiB
eMMC
8 GiB
RTC
on-board, mit Puffer-Kondensator
Temperatur-Sensoren
CPU und IO-Board
n Konnektivität
ETH
2 (1Gbps, mit jeweils eigener MAC-Adresse)
CAN
2 (CAN 2.0B)
SIO
3 (softwaremäßig konfigurierbar: RS-232, RS-485)
USB Host
1 (USB 2.0)
SD Card
1 (Micro-SD)
Linux Konsole
Seriell (über USB)
n Software
Grundinstallation
Linux (Debian), I/O-Treiber, Node-RED incl. sysWORXX Nodes für on-board IOs
Zusätzliche Lizenzen
IEC 61131-3 Runtime: OpenPCS (incl. CAN, CANopen, Modbus TCP/RTU, MQTT)
Optional
Drittsoftware: Download über Debian OS Repositories
qBee Agent für Device Management via Cloud
n I/O-Schnittstellen
Digitale Eingänge
16 (24VDC, galvanisch getrennt)
A/B Encoder
1 (als Alternativ-Funktion für DI14/DI15)
Highspeed Counter
1 (Up/Down, als Alternativ-Funktion für DI14/DI15)
Digitale Ausgänge
16 (24VDC/0.5 A, galvanisch getrennt)
PWM
2 (als Alternativ-Funktion für DO14/DO15)
Relais
2 (230VAC/1A, Wechsler)
Analog Eingänge
4 (12Bit, softwaremäßig konfigurierbar: 0...10VDC, 0...20mA)
n Benutzerschnittstellen
Switch
Run-/Stop-Schalter, Reset-Taster, DIP-Schalter
Status LEDs
Power CPU, Power Periphery, Run, Error, Status der Ein- und Ausgänge
Wartungszugänge
SSH/SFTP über Ethernet, Linux Konsole über Seriell/USB
-
Software & Programmierung...
Das Besondere am sysWORXX CTR-700 ist die Software. Sie kann neben IEC 61131-3 auch in vielen anderen Sprachen programmiert werden, was keine kostenintensiven externen Dienstleistungen zur Programmierung notwendig macht. Die Steuerung spricht die Sprache Ihrer Mitarbeiter.
Als frei programmierbare Linux Kompakt-Steuerung für Automatisierung oder Digitalisierung bietet sie Ihnen verschieden nutzbare Programmiersysteme (wie Python, Java, Node-RED, Rust, C/C++ ) für die freie Entwicklungen Ihrer Lösung.
-
Dokumente & Downloads...
Downloads Name Type Size Action D Datenblatt | sysWORXX CTR-700 - english pdf 501 KB Download E EMV-Konformitätserklärung - sysWORXX CTR-700 EMV-Richtlinie 2014/30/EG pdf 197 KB Download EU-Konformitätserklärung - sysWORXX CTR-700 Niederspannungs-Richtlinie 2014/35/EG pdf 195 KB Download F Flyer | sysWORXX CTR-Family - deutsch pdf 2 MB Download O OpenPCS IEC 61131-3 Programmier-System Version V7.4.5 RV1.00 - Deutsch exe 101 MB Download R RoHS-Konformitätserklärung - sysWORXX CTR-700 RoHS-Richtlinie 2011/65/EU pdf 233 KB Download S System Manual sysWORXX series pdf 2 MB Download SYS TEC electronic - spezifische Erweiterung für OpenPCS / IEC 61131-3 Version V7.4.5 RV1.00 - Deutsch exe 34 MB Download T Technical Specification sysWORXX CTR-700 pdf 834 KB Download -
